09HHL是杏林睿光半導體AW系列多功能激光模組，單管芯、光纖耦合輸出和空間輸出兩種形式?？臻g輸出光斑指向性穩定，光纖輸出產品具有光斑均勻、耦合效率高、散熱好、體積小、功率穩定等特點。配置TEC控溫、RT熱敏電阻、PD等功能。

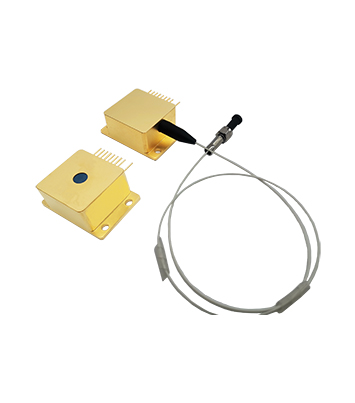

09HHL半導體激光模組
產品參數
| 封裝形式 | 09HHL-T （空間輸出） |
09HHL-T （尾纖輸出） |
||||||||
| 中心波長 | 808 | 450 | 638 | 783 | 803 | 808 | 9XX | 1064 | ||
| 光學 | 連續輸出功率?Pop（W） | 3 | 10 | 4 | 1 | 8.5 | 8 | 8.5 | 15 | 10 |
| 波長公差?（nm） | ±3, ±5, ±10 | |||||||||
| 光譜寬度（FWHM）?△λ（nm） | <4 | |||||||||
| 波長隨溫度特性?△λ/△T（nm/℃） | 0.3 | |||||||||
| 電學 | 閾值電流?Ith（A） | 0.37 | 1.39 | 0.4 | 0.4 | 1.8 | 1.4 | 1.4 | 0.7 | 0.7 |
| 工作電流?Iop（A） | 3.1 | 11 | 3.5 | 1.5 | 12 | 10 | 11 | 18 | 13.5 | |
| 工作電壓?Vop（V） | 2.3 | 1.9 | 4.4 | 2 | 2 | 2 | 2 | 1.9 | 1.8 | |
| PD電流?Ipd（μA） | <2000 | |||||||||
| 熱敏電阻參數?Rt（kΩ/β（25℃）） | 10±5%/3450,?10±5%/3930 | |||||||||
| TEC最大電流Imax（A） | 6 | |||||||||
| TEC最大電壓Vmax?（V） | 9.8 | |||||||||
| 微分效率?ηes（W/A） | 1.0 | 1.0 | 0.9 | 1.0 | 1.0 | 0.9 | 0.9 | 0.9 | 0.8 | |
| 光纖 | 光纖芯徑Dcore /包層直徑Dclad?（μm） | —— | 105/125,?200/220 | |||||||
| 光纖長度?L（cm） | —— | 100±10（其他長度可定制） | ||||||||
| 數值孔徑?NA | —— | 0.22 | ||||||||
| 連接器 | —— | FC/PC,?SMA905, 裸插針 | ||||||||
以上表格內所有數據均為室溫25℃環境下測試所得的典型值，最終數據以出廠測試報告為準。
應用
-
醫療應用
-
激光加工
- 泵浦源
關鍵特性
-
光斑均勻
/ -
功率穩定/
-
散熱好/
-
可靠性高/
-
波長可選/
