11RTR是杏林睿光半導體AW系列多功能激光模組，單管芯光纖插拔設計，易維護，功率穩定。配置指示光、光纖開關、PD探測器、熱敏電阻等功能。

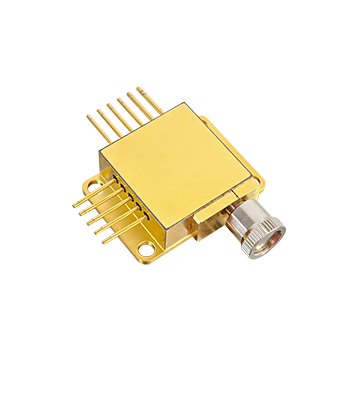

11RTR半導體激光模組
應用
-
光譜檢測
-
生物醫療
-
材料分析
-
顯示照明
- 激光制造
關鍵特性
-
散熱好
/ -
可靠性高/
-
光斑均勻/
-
功率穩定/
-
波長可選/
產品參數
| 封裝形式 | 11RTR | |||||
| 紅光 | 單波長 | |||||
| 中心波長 | 638 | 808 | 940 / 980 | 1064 | 1470 | |
| 光學 | 連續輸出功率?Pop（W） | 0.5 | 10 | 15 | 10 | 5 |
| 波長公差?（nm） | ±10 | |||||
| 光譜寬度（FWHM）?△λ（nm） | <4 | |||||
| 波長隨溫度特性?△λ/△T（nm/℃） | 0.3 | |||||
| 電學 | 閾值電流?Ith（A） | 0.5 | 1.8 | 1.2 | 1.2 | 1.8 |
| 工作電流?Iop（A） | 1.2 | 14 | 18 | 13 | 18 | |
| 工作電壓?Vop（V） | 2.3 | 2 | 1.8 | 1.8 | 1.5 | |
| 微分效率?ηes（W/A） | 0.7 | 0.8 | 0.9 | 0.8 | 0.3 | |
| PD電流?Ipd（μA） | <8000 | |||||
| 熱敏電阻參數?Rt（kΩ/β（25℃)) | 10±1%/3930 | |||||
| 光纖 | 光纖芯徑Dcore（μm） /包層直徑Dclad（μm） |
200 / 220 | ||||
| 數值孔徑?NA | 0.22 | |||||
| 連接器 | SMA905 | |||||
注：1.以上表格內所有數據均為室溫25℃環境下測試所得的典型值，最終數據以出廠測試報告為準。
